リトルカブFI ボアアップ作業。

先日よりお預かりしていたS様のリトルカブFIですが、作業模様をUPいたします。
今回交換させていただくパーツはご覧のとおり。

武川製ハイパーSステージボアアップKIT・同社製強化クラッチKIT・強化オイルポンプ
マルチリフレクターヘッドライト・LEDテール球
ミディアムシート・サイドグリップ・ポッシュフォームグリップです。
まずは分解作業から。

毎度思いますがいろいろ詰まってますね~
で、腰上まで開けました。

分解したノーマルパーツ。走行2千キロ台ですのでキレイですね~

燃焼室周りの汚れはリムーバーでキレイにしてから組み付けます。

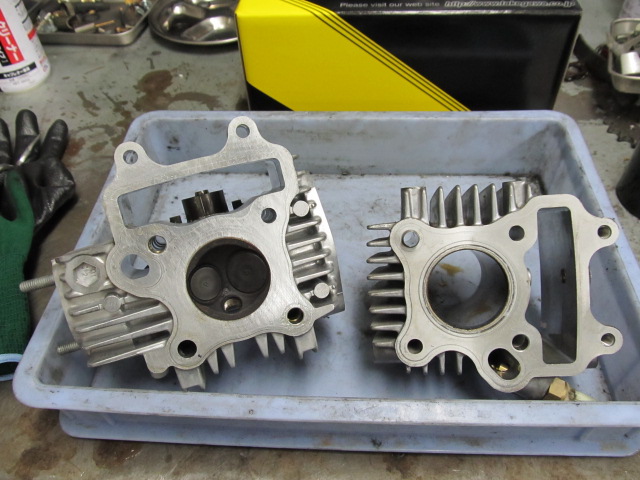

ノーマルと88シリンダーの違い。

だいぶ変わりますよ。
で、組み付け。

ピストンリングを丁寧に組み付けて(影武者撮影)

プルプルしながらサークリップを組み付けて・・・

シリンダーを挿入!もちろん各部オイル&ゾイルスプレー塗布します。

腰上の組み付け完了!

そしてクラッチ周りを分解していきます。

キレイですね~
そしてタケガワ製オイルポンプを組み付けて

※当店ではオイルオリフィス穴拡大は推奨しておりません。
 穴径を拡大しなくてもオイル流量が多くなれば油圧が上がり
しっかり各部までオイルをいきわたらせることができると考えています。
大きすぎる穴は流速が遅くなりますので・・・
もちろん、お客様からの要望がありましたら加工いたします。

写真はありませんが、同じく強化クラッチを組み付けて完成!

次はFIコントローラーとレッグシールドカット編です。
