CL50シフト、クラッチまわり修理。

先日、引取にて修理のCL50です。

クラッチがスコスコになり、ギアがチェンジペダルを動かしてもシフトできないという症状。

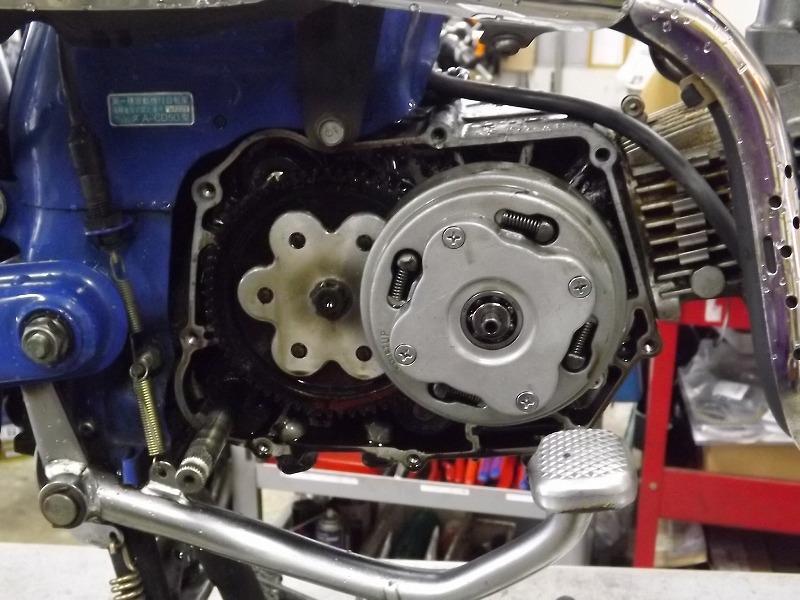

まずは分解していきます。

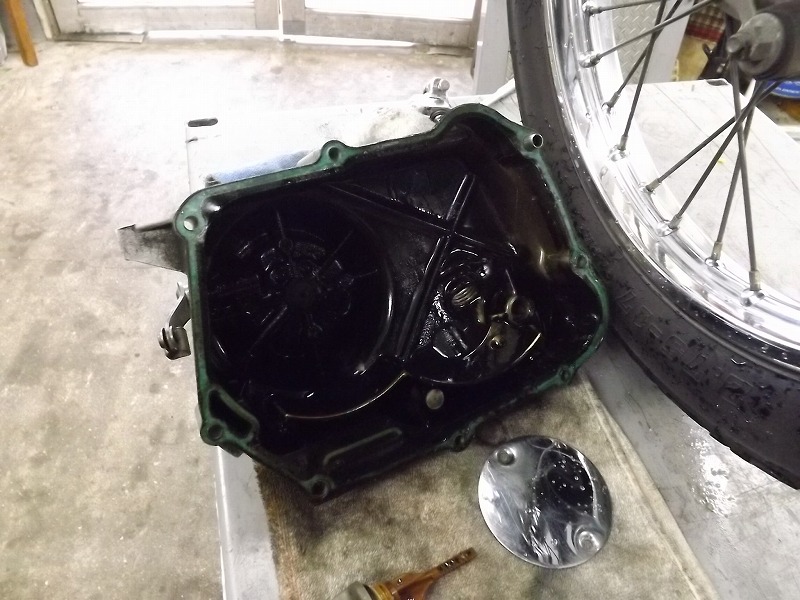

開けてみてすぐに気がついたのですが、オイル汚れというか焼けが酷いです。
これはオイル交換をせずに走っているクルマやバイクに多くみられます。
これだけ焼けてしまうと、普通には取れなくなります。

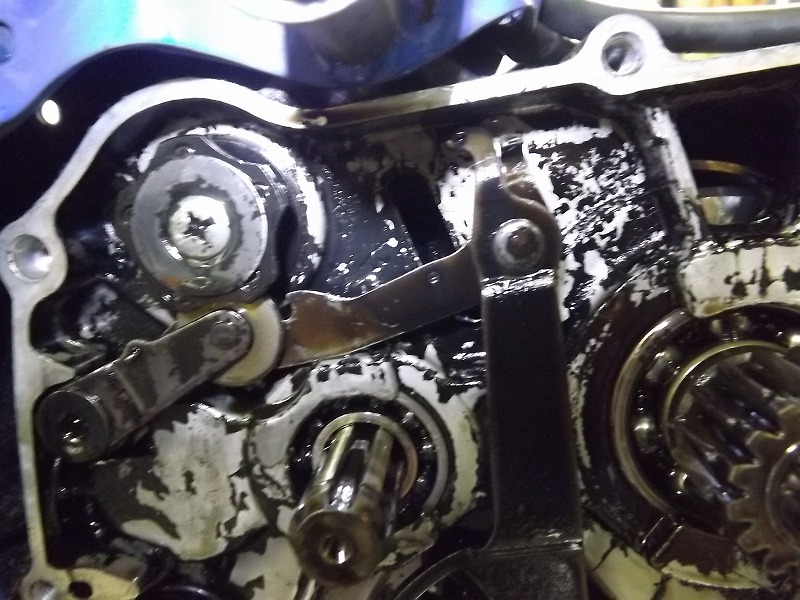

シフト不良の原因ですが、すぐわかりました。シフトアームについているはずのものがありません。

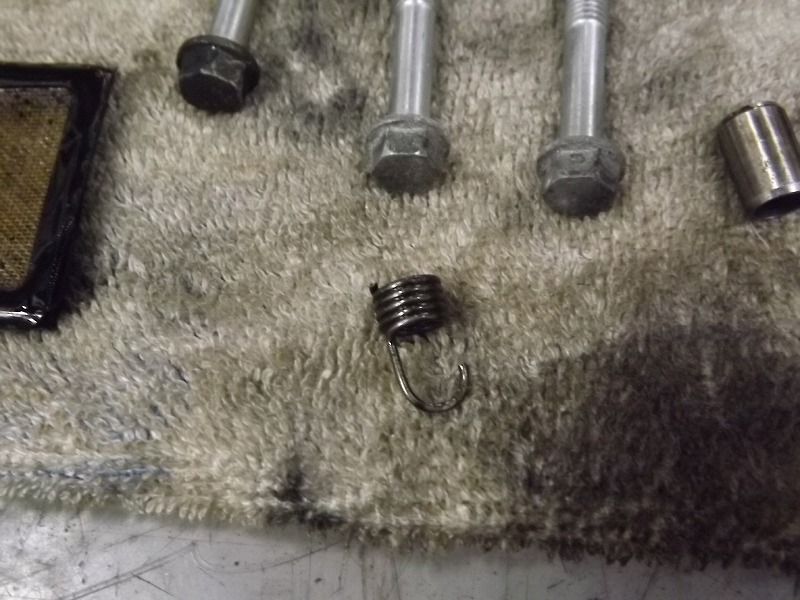

スプリングが折れて下に落ちていました。これはキレイに洗浄しなくては・・・

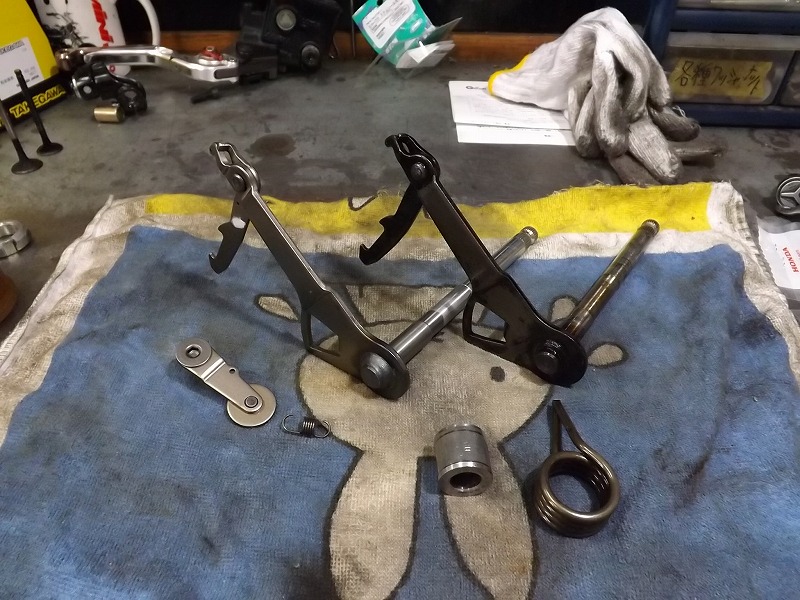

念のためシフトアーム、スプリング、ストッパーアームを新品交換します。

クラッチは板の消耗でしたので、クラッチASSYごと交換しました。
ケースの汚れ、焼けは全バラで薬剤につけるかブラストしないと取れませんね。

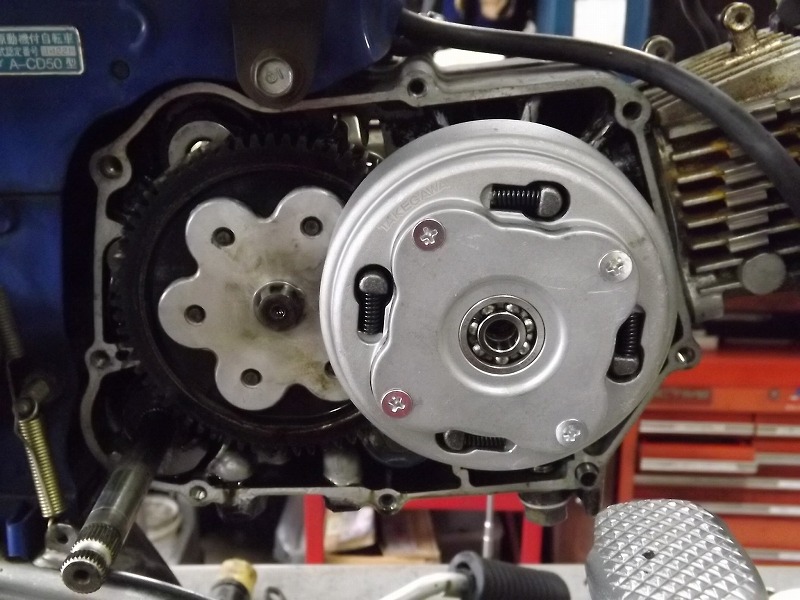

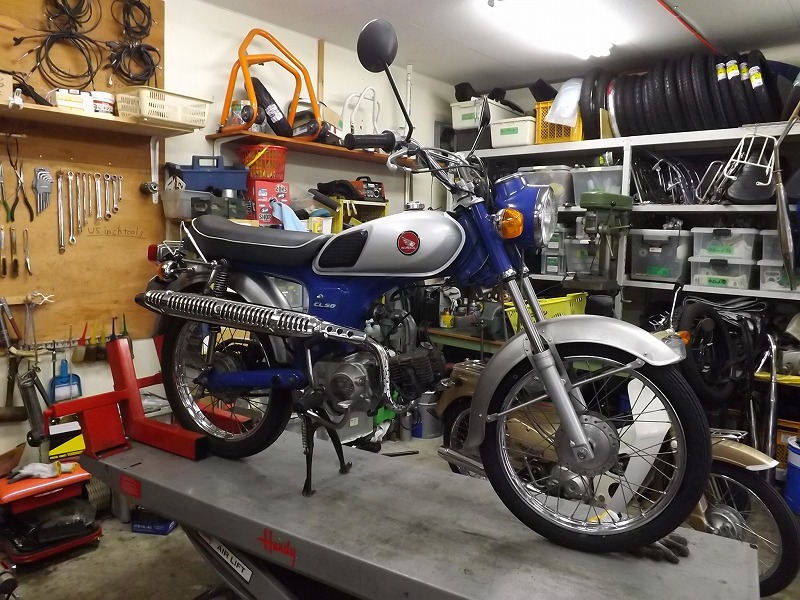

元通り組付けて動作確認でOKとなりました。
写真はありませんが、摩耗していたFタイヤも新品交換となりました。
