WAVE125iエンジン焼付き修理後編。

タイよりパーツ待ちでしたWAVEですが、やっとパーツが到着。
さっそく組み立てていきましょう。

すいません、いきなりですがケースにベアリング入れて、クランクシャフト&ミッション等々入れて
左右ケースをあわせるところから(笑)オイルポンプも新品が安心です。
しかし、新型は慣れません、というかWAVEは初めてココまでやりますんで、時間かかりました。
※シフトドラムのセンターボルトを間違えて組んでますが、後で気づいてヘックスボルトに交換しています。

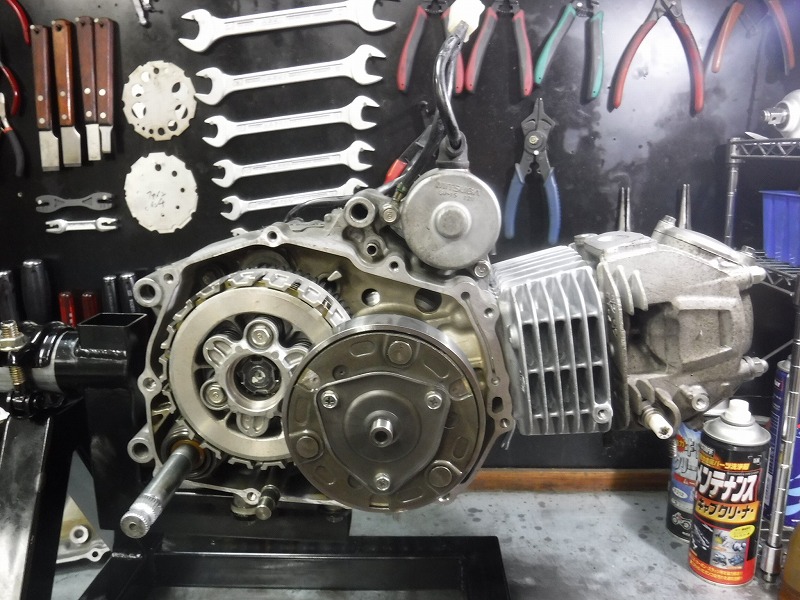

たぶん3、4回クラッチやり直しました(笑)

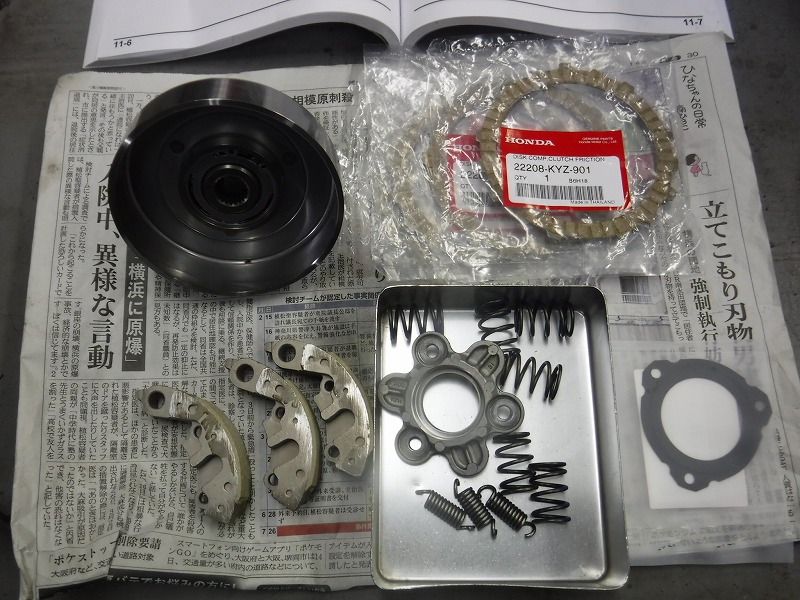

クラッチ周りのパーツも新品いっちゃいます。ここでクラッチスプリングを押すパーツのベアリングを注文忘れて一旦ストップ(汗)

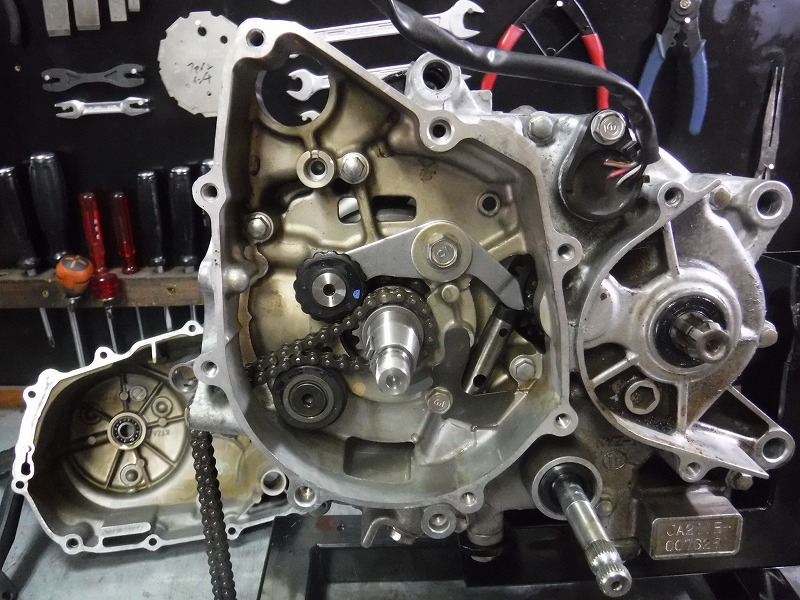

その間に反対側進めていきます。カムチェーンやらテンショナローラー関係は全てNEW。
このあたり消耗するとジャラジャラ音がひどくなるので交換がオススメ。

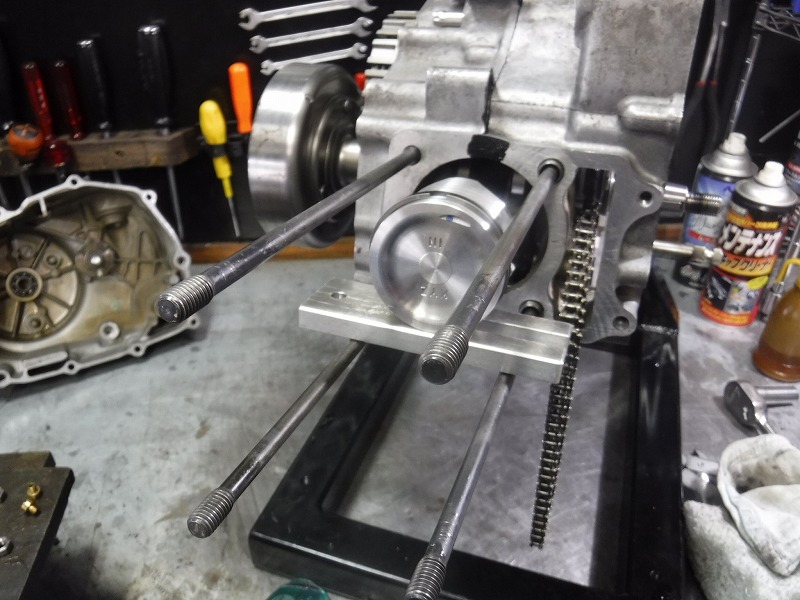

次は腰上に移動。シリンダースタッドボルト入れてピストン周りを組んでいきます。

サクッと腰上完成~

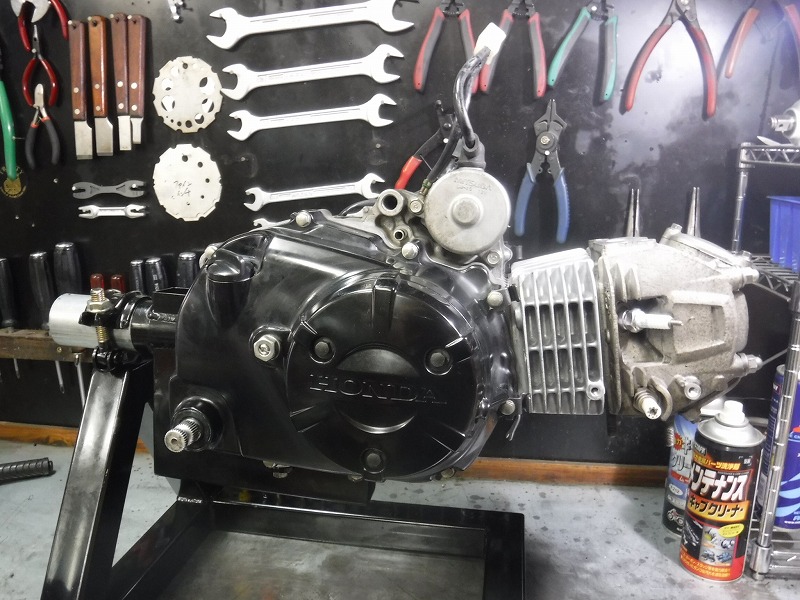

で、ベアリング入荷したのでクラッチ側も完成~

写真忘れましたが、エンジンを車体に載せて、エンジン始動までいきました。
あとは試走です~
