スーパーカブ90エンジンOH作業。

ひさびさのエンジン仕事です。

今回はカブ90のエンジンをOHします。走行は5万キロ、まだまだイケそうですが、いろいろと諸事情がありまして・・・まずは分解していきましょうか。

フレームからエンジンをおろします。ご覧のとおり、何の変哲もないエンジンです。
しかし、エンジンを横に向けてみると・・・

ギャー!ドレンネジ山が死んでいます。オーナーさんは液ガスやらで応急処置していたらしいのですが、
限界を迎えたようで・・・。

腰上もけっこう限界な感じでした・・・

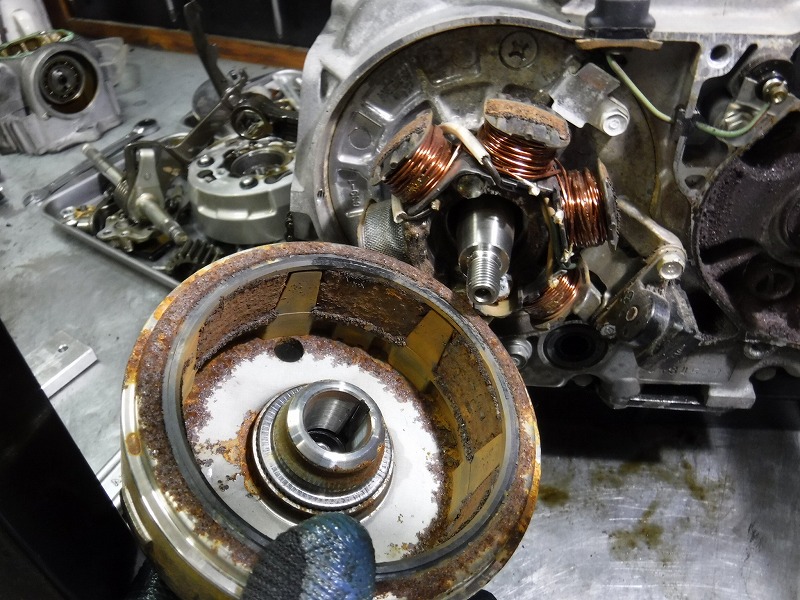

フライホイールはかなりサビています。使用には問題ないでしょうが・・・

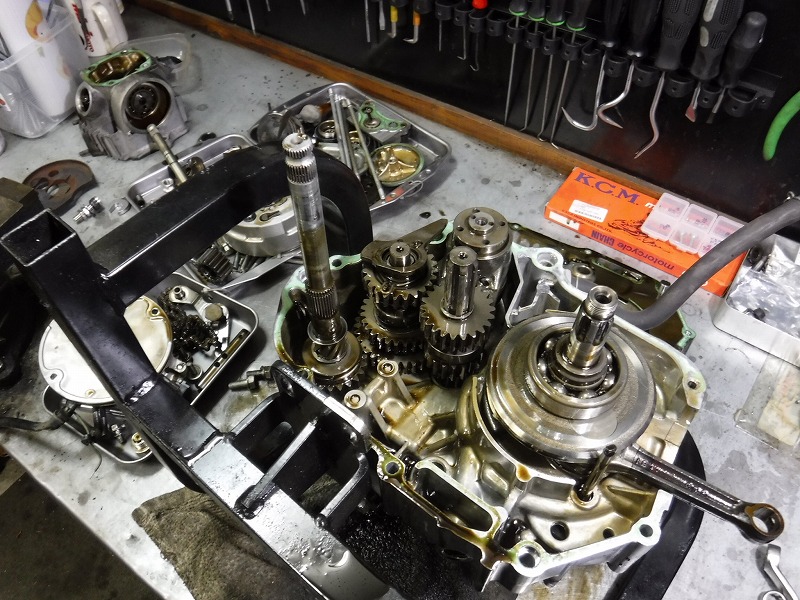

腰下割りました。キレイなほうですよね。

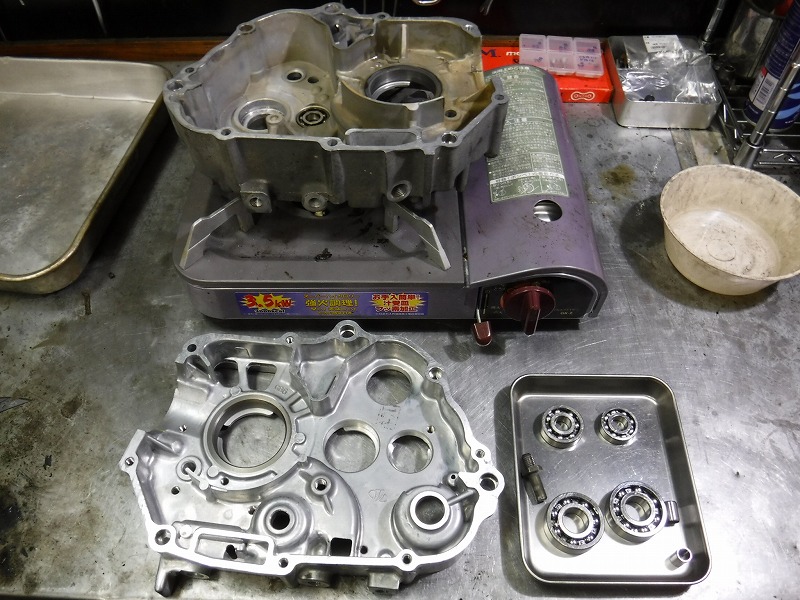

今回は右ケースを新品に交換することにしました。ヘリサート等でも対応できますが、ここまで割ったし
やりましょうとのことで。左右ケースのベアリングを新品にします。

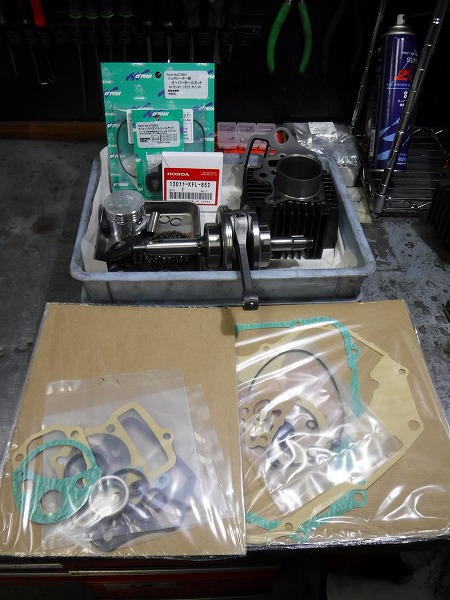

今回交換するパーツたち。もちろんクランクシャフトもNEWです。腰上はノーマルヘッドのまま、タイカブシリンダー&ピストンを使い97cc化することにしました。

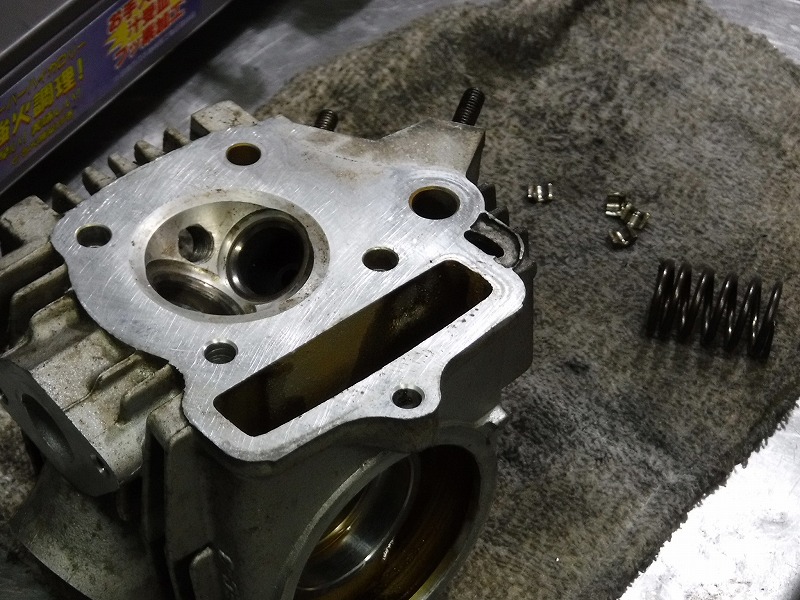

追加でIN&EXバルブも交換しました。ステムシールはNEWです。

さて、組み付けていきましょう。

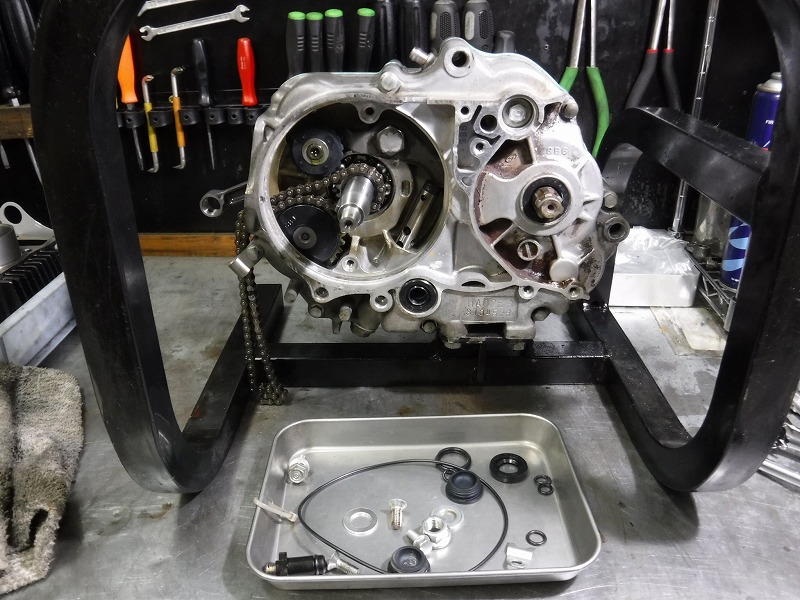

カムチェーンやその周辺パーツ、オイルシールやOリングなどはすべて新品に交換します。

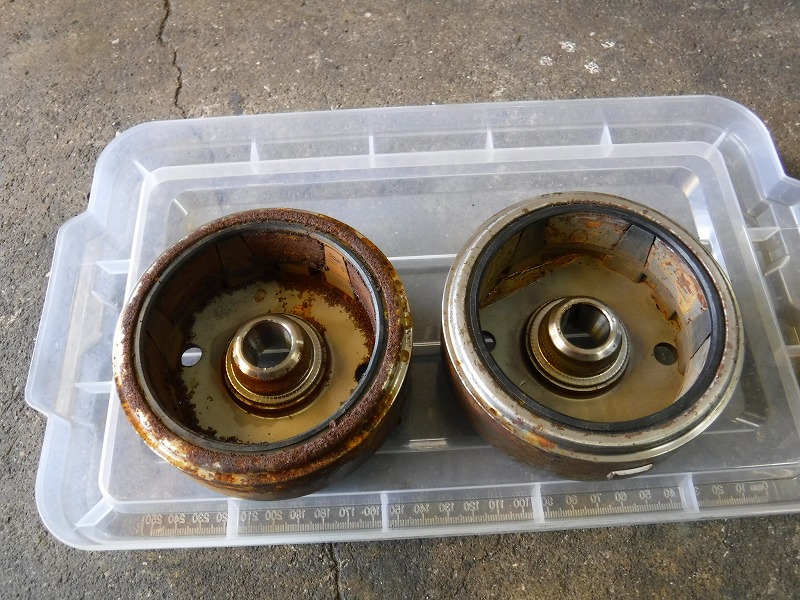

フライホイールはマシそうな中古品と交換しときましょう。

こういう部品も交換します。

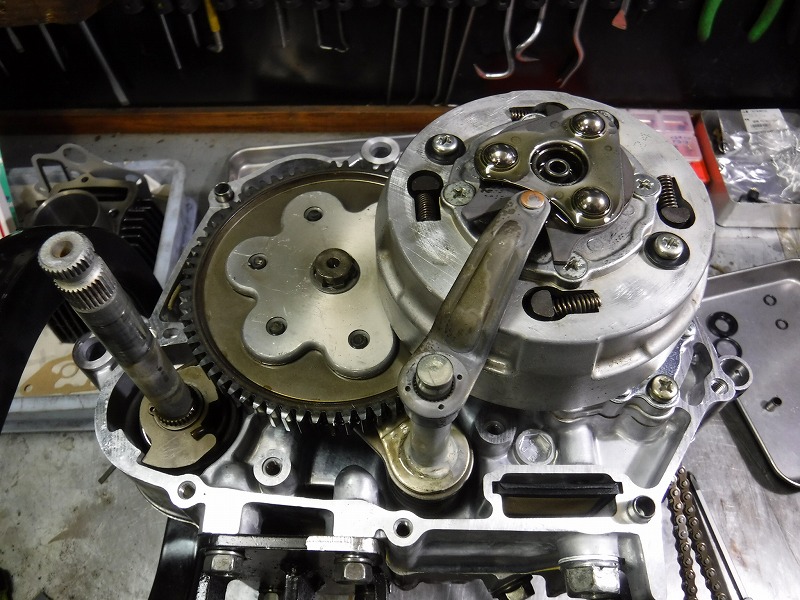

クラッチは以前交換済ですので、そのままで。

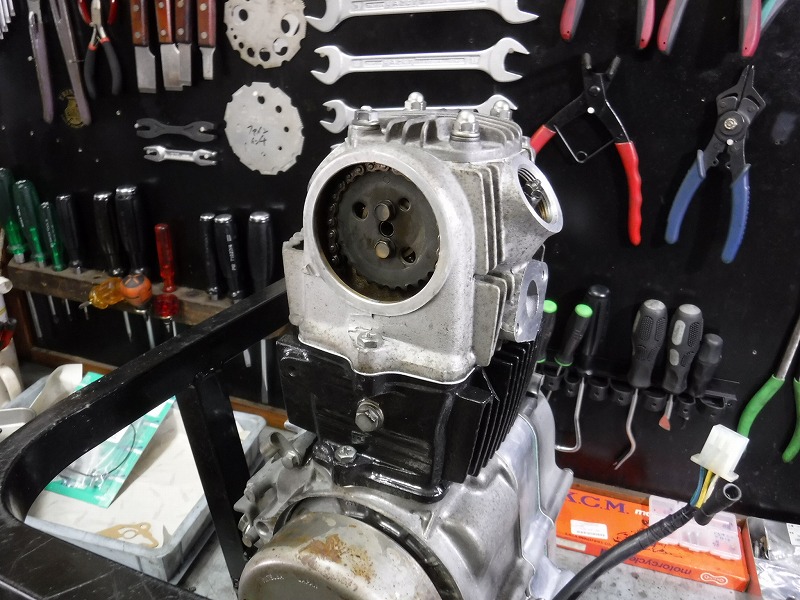

腰上も組めました。

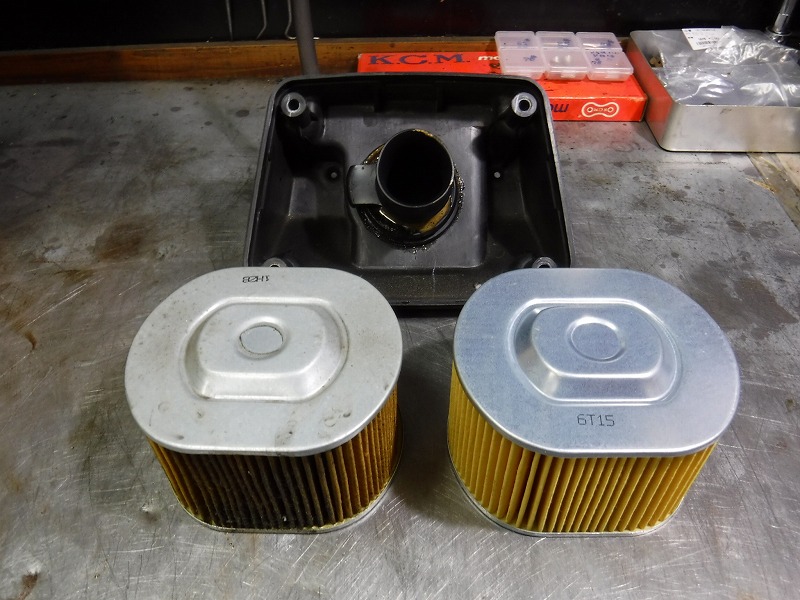

エアクリーナーエレメントはブリーザーからのオイル吹き返しで汚れておりましたので新品に。
還元装置も分離してフレッシュエアーを吸えるように、ブローバイは大気開放で。
ここだけはトランプ支持しときましょう。でもアメ車は日本では売れませんよ。

完成しました。エンジン始動OK。試走OK。ちょっとトルクフルになった感じ。
オーナー様、じっくり慣らしお願いします~
